非金属层绞式小缆芯adss光缆

层绞式小缆芯ADSS光缆是一种电力系统用的通信光缆，包括缆芯和外护层,缆芯内具有中心加强芯及其表面敷设的阻水纱、4根含有光纤的套管、4根填充绳。这种光缆外径小、重量轻,架设在输电线塔杆上可减少高压输电线的电磁场对光缆的干扰,保证通信质量,也降低了光缆自重所产生的拉力,延长光缆使用寿命。

现有电力系统用的ADSS(全介质自承式)通信光缆。一般将其架设在高压输电线的塔杆上，以节省架设费用。但由于高压输电线周围具有较强的电磁场，对光缆产生干扰，影响通信质量。因此必须尽量减小光缆的外径，减少输电线的电磁场对光缆的干扰。另外由于输电线塔杆跨距大，应当尽量减少光缆的重量，降低其自重所产生的拉力，延长光缆使用寿命。

层绞式小缆芯adss光缆是提供一种外径小、抗干扰、重量轻的新型的ADSS光缆，以满足电力系统对通信线路的要求。

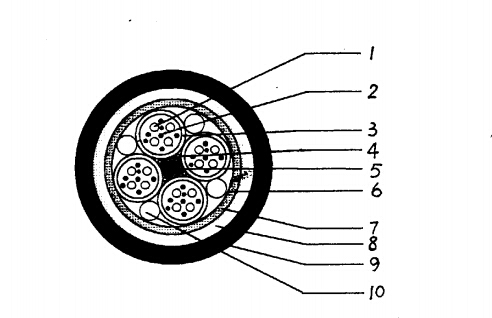

层绞式小缆芯ADSS光缆包含零件：（如图，数字代表图片中所标示的数字）
缆芯(6)和外护层(9)，缆芯(6)内具有中心加强芯(5)、光纤(1)及其套管(3)，缆芯(6)内设置4根环绕中心加强芯(5)呈方形排列且相互紧密接触的含有光纤(1)的套管(3)，套管(3)之间的间隙的相应位置设置4根填充绳(10)。

层绞式小缆芯adss光缆在中心加强芯(5)的外表可以敷设阻水纱(4)，以取代填充油膏而同样达到防水防潮的目的。
