ADSS结构和光缆工艺方法

    大家都知道，光缆结构的设计，直接关系到光缆的结构成本和光缆的使用性能，合理的结构设计，会带来两方面的好处。达到最优化的性能指标和最优良的结构成本是大家共同追求的目标。

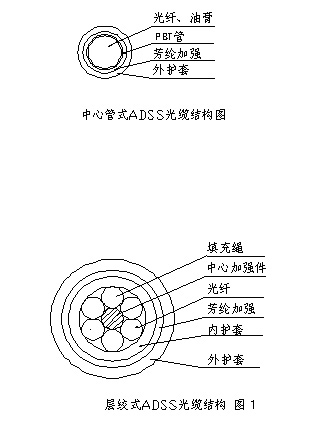

　　通常ADSS光缆的结构分为层绞式和中心束管式两种，而且层绞式偏多，结构如图一所示：

　　从图中我们可以看出，层绞式ADSS的特征是具有一根FRP中心加强件，它主要是起中心支撑作用，也有的人称之为中心防折棒，束管式则没有。而对于中心FRP尺寸的确定，相对来讲是稍大一点好，但考虑到成本的因素，也不是越大就越好，这里要有个度。对于通常的层绞式结构，一般的都采用1+6结构，在光缆芯数不是太多的情况下，也有采用1+5结构的。从理论上来讲，在结构芯数满足的情况下，采用1+5的结构，成本会降低一点，但如是同样的管径，中心FRP的直径只有1+6结构的70%多一点，做起来的缆会更软，缆的弯曲强度较差，会增加施工时的难度。如果采用1+6的结构，在不增加缆径的情况下，就必须减少管径，这又会给工艺上带来困难，因为要保证光缆有足够的余长，必要的管径是不能小的，因此，取值一定要适中。通过对不同工艺结构的样品的试验结果的对比分析，如采用φ2.2的管，1+5结构，和采用φ2.0的管，1+6结构成本相似，但这种1+6的结构，中心FRP相对较粗，会增加缆的刚性，使光缆的性能更可靠，安全性更强，结构的圆整性更好。对这种结构的选择和每管中光纤芯数的选择，这就要看各家的工艺水平。通常情况下大芯数大档距最好还是采用层绞式，这种结构余长也相对可以做得大些，目前也是主流结构，干线上使用最合适。

　　对于中心管式ADSS光缆，结构成本相对较低，属于经济型结构，缆的外径也相对偏小，自重也轻，也有利于减小风载和冰载。但由于缺少中心防折棒，光缆会显得比较软，特别是在安装金具时，一定要注意操作方法，否则会损伤光缆。这里提醒一点，生产这种中心管式ADSS光缆，生产时一定要注意生产过程的控制，一是余长，二是光缆护套的工艺。通常情况下，这种结构在小跨越或小承载力条件下使用，是一种既经济又实用的选择。光缆芯数可以做到48芯，从光纤到成品可以一次完成。农网改造是一个最佳的选择。
