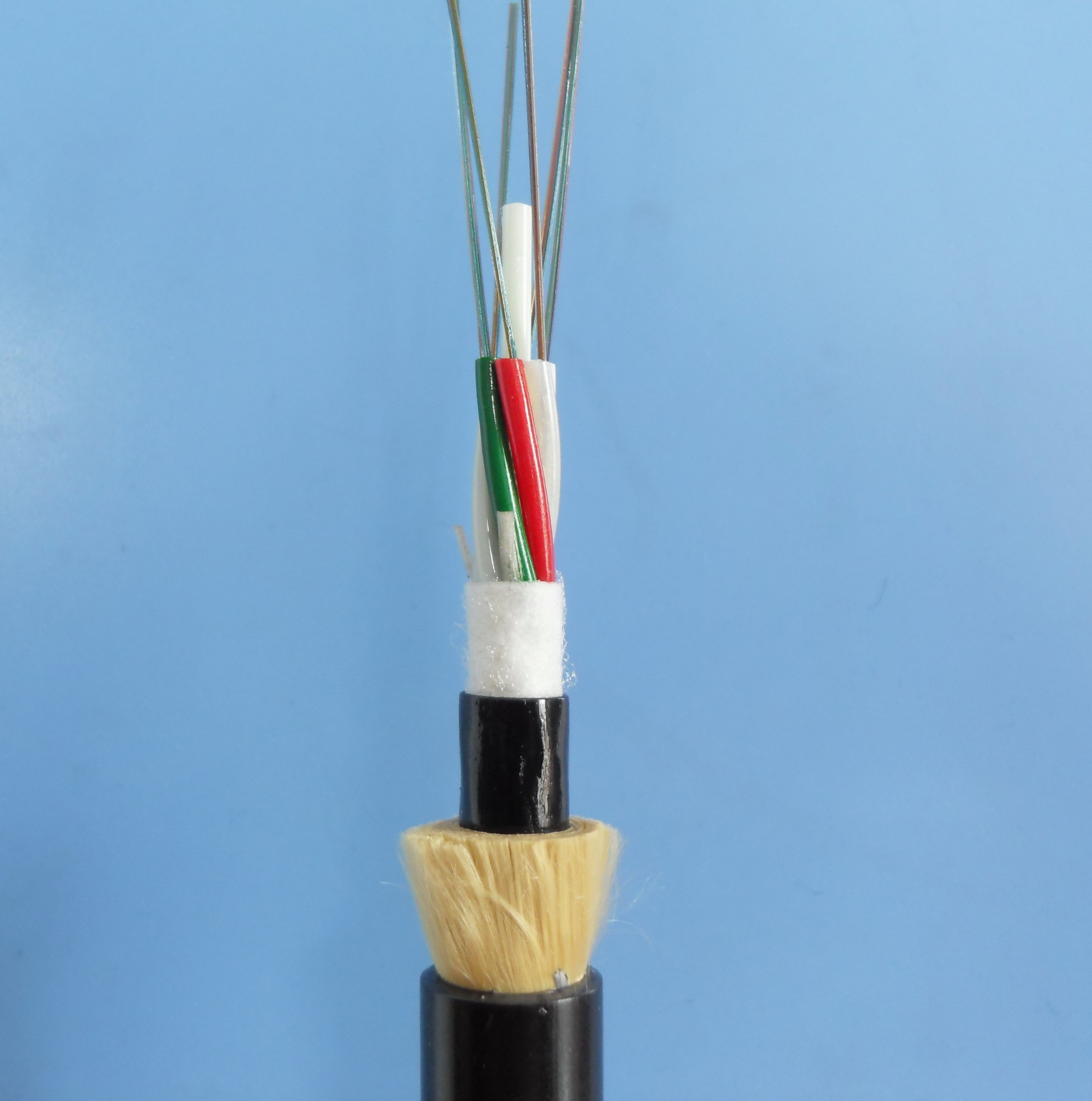

ADSS光缆的设计原则

来源:浏览次数: 日期:2022-02-19
  一、ADSS光缆选型:
 ADSS光缆的设计选型需确认架设路径、技术指标需求、安全系数、计算最大张力、选择合适的外护套等。ADSS光缆的技术指标需求详细内容,根据工程设计施工运行等要求。ADSS光缆一般运行在高压感应电场环境,它的外护套具有一定的抗电腐蚀能力,能够减轻高压感应电场对ADSS光缆的腐蚀,确保ADSS光缆在强电场环境中的使用期限。根据光缆应用的电场范围,光缆在空间电位不大于12kV敷设时,外护套采用黑色聚乙烯护套;光缆在空间电位大于12kV敷设时,外护套采用耐电痕黑色聚烯烃护套。
 工程上一般在空间电位不大于12kV的场所敷设PE护套的ADSS光缆,在空间电位不大于25kV的场所敷设AT护套的ADSS光缆。

 二、ADSS光缆挂点选取:
 ADSS光缆通常利旧输电线路敷设,如原有线路设计时未给ADSS预留位置,ADSS光缆挂点选择只能尽量适应现有线路。挂点的合理选择是ADSS光缆能够安全运行的重要因素之一。ADSS光缆挂点有三种形式:导地线之间的上挂点、导线之间的中挂点和塔头下部的下挂点。
 (1)电场强度确保在25kV以下,ADSS光缆宜处于场强尽量小的环境下以减轻电腐蚀。电压等级在110kV及以下的线路敷设时,挂点宜选择场强不超过12kV的悬挂位置,电压等级在110kV以上的线路敷设时,挂点宜选择场强在12~25kV的悬挂位置。
 (2)确保ADSS光缆的与其他建筑物和树木的最小距离、最小对地垂直距离、与电力线交叉跨越的距离等参数符合相关规定。一般以大风时的弧垂校核ADSS光缆对交叉和跨越物的风偏距离,以覆冰弧垂校核ADSS光缆对地面和跨越物的垂直距离。
 (3)确保ADSS光缆与导线不发生鞭击现象。
 (4)核实杆塔的强度,减轻杆塔负荷,条件符合的条件下尽可能使用低挂方式。
 (5)便于施工维护,不易被外力破坏。
