由于监控线缆传输距离较短，我们建议网络监控中网线最好不超过90米，即使是模拟监控常用的75-5，我们也建议别超过500米，因此针对于距离较远的监控需采用光纤传输方式，接下来从以下几点简单介绍一下光纤在视频监控工程中的应用。
　光缆根据使用场合的不同，分为室内光缆，室外光缆，分支光缆，配线光缆。光纤根据传输方式可分为单模和多模，所以监控一般使用单模光纤。单模光纤：只传输一种模式光信号的光纤，常规有 G.652,G.653,G.654,G.655等传输等级分类，单模光纤传输百兆信号距离可达几十公里。多模光纤：能传输多种模式光信号的光纤，为 G.651 等级，根据光模式分为 OM1,OM2,OM3，多模光纤传输百兆信号最远传输距离2公里。

光缆结构：1.最常见的光缆结构为层绞式光缆，12芯以上光缆一般是这种结构，光缆腔体内可容纳多根松套管，以松套管为基本单位，每根松套管可容纳6-12 芯纤芯；层绞式光缆为中心加强构件，松套管环绕在中心加强芯外。为了实际应用，纤芯需要外覆不同的颜色，一共12种颜色，而层绞式光缆的松套管数量一般也在12个以内，所以层绞式光缆的芯数一般是从12芯-144芯。
　光纤小知识：1.光纤的抗拉强度很高，接近金属的抗拉强度；2. 光纤的延展性（1%）比金属差（ 20%）；3. 当光纤内存在裂纹，气泡或杂物，在一定张力作用下，容易断裂；4. 光纤雨水容易断裂，切损耗大大增大；5. 在低温下损耗随温度降低而增加；6. 光纤需要增强机械性能保护，需要进行防水保护，以保证传输性能；波长：光纤通信光信号的通信窗口，其中 850， 1310nm 为多模光纤通信窗口，为短波长窗口； 1310， 1550， 1640nm 等为单模光纤通信窗口为长波长窗口。单工：通信上信号只收不发或者只发不收，单向通信，理解成一芯光纤上只接收光信号或者只发送光信号。双工：既接收信号也发送信号，分为半双工和全双工，半双工可以理解成一芯光芯，在接收到信号后能通过同一芯光纤进行信号的发送反馈，但是此时只能发送不能接收信号了；而全双工仍然是使用一芯光纤，在接收信号的同时可以不断的发送信号，接收发送两种通信互不干扰，一般通过频分复用，时分复用，波分复用来实现。

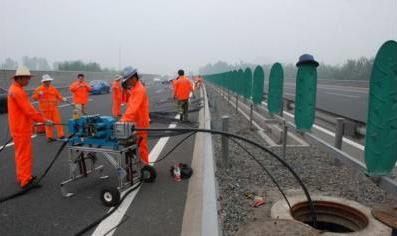

　光纤传输特点：传输距离较远，单模光纤传输百兆信号可达几十公里，传输千兆信号也可达5公里。而且使用光纤长距离传输信号保真率及画面清晰度不受影响。光纤在传输过程中不受电磁，强电等干扰，抗干扰能力强。光纤的带宽理论上是没有限制的，因此一根光纤带几百个摄像机也是完全可以保证带宽的，因此要根据该光纤传输的信号路数选择合适的光纤收发器，如果低于10个监控点，可以选择百兆光纤收发器，如果高于10个监控点，需选择千兆光纤收发器。光纤可采用地埋或架空方式铺设，架空安装时尽量保证高度在6-7米，地埋时建议挖沟深一点，不低于50cm。
