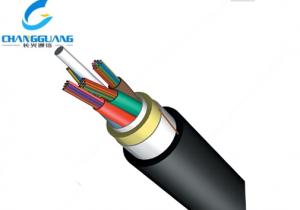

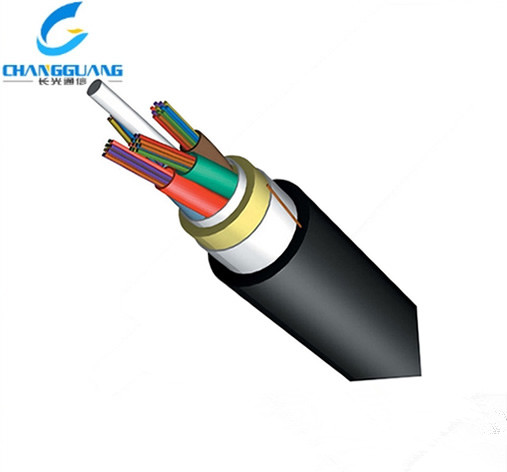

ADSS光缆设计为束管层绞结构，主要为6管层绞和8管层绞，结构特点：
FRP，玻璃增强纤维，作为中心张力元件和防折元件。
PBT，聚对苯二甲酸丁二醇酯，作为束管材料，置入具有合适余长的光纤并填充阻水纤膏。
芳纶纱，作为抗张强度元件，根据ADSS的强度要求设计芳纶纱数量，并通过调节扭距平衡的芳纶缠绕，使ADSS具有极高的抗拉强度和应力应变特性。
护套，内护套采用黑色聚乙烯，外护套分为普通聚乙烯和耐电痕聚乙烯，对应于空间电位≤12kV和>12kV的工作环境。
ADSS光缆主要用于已有110kV及以下电压等级线路增加光通道，快速建设光纤网络。因此，要在原有杆塔上寻找安装ADSS光缆的合适“空间”。ADSS的应用设计包括两方面：
档距—张力—弧垂设计
计算杆塔空间电位分布以确定ADSS挂点位置，避免出现电腐蚀故障
ADSS典型结构参数
适用于C=5mm,V=30m/s的气象条件的典型规格
| 参数 | 单位 | F4 | F6 | F9 | F11 | F13 | F16 | F19 | F22 | |
| 档距 | m | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
| 光缆外径 | mm | 11.6 | 12.0 | 12.3 | 12.5 | 12.8 | 13.7 | 14.0 | 14.3 | |
| 光缆重量 | PE外护套 | kg/km | 109.9 | 116.8 | 122.0 | 127.1 | 132.2 | 148.2 | 154.9 | 161.5 |
| AT外护套 | 118.3 | 125.6 | 131.0 | 136.3 | 141.6 | 158.5 | 165.4 | 172.3 | ||
| 光缆截面积 | mm2 | 105.68 | 112.70 | 117.90 | 123.07 | 128.19 | 146.74 | 153.66 | 160.54 | |
| 额定抗拉强度 | kN | 9.00 | 16.20 | 21.60 | 27.00 | 32.40 | 39.60 | 46.80 | 54.00 | |
| 最大允许张力 | kN | 3.60 | 6.48 | 8.64 | 10.80 | 12.96 | 15.84 | 18.72 | 21.60 | |
| 年均张力 | kN | 2.25 | 4.05 | 5.40 | 6.75 | 8.10 | 9.90 | 11.70 | 13.50 | |
| 权限张力 | kN | 5.40 | 9.72 | 12.96 | 16.20 | 19.44 | 23.76 | 28.08 | 32.40 | |
| 杨氏模量 | kN/mm2 | 8.44 | 12.52 | 15.27 | 17.79 | 20.11 | 21.71 | 23.75 | 25.97 | |
| 线膨胀系数 | 1/℃ | 9.32 | 5.28 | 3.78 | 2.80 | 2.12 | 1.42 | 1.08 | 0.73 | |
适用于C=10mm,V=30m/s的气象条件的典型规格
| 参数 | 单位 | F3 | F4 | F7 | F11 | F12 | F16 | F19 | F22 | |
| 档距 | m | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | |
| 光缆外径 | mm | 11.6 | 11.7 | 12.1 | 12.5 | 12.8 | 13.1 | 14.0 | 14.4 | |
| 光缆重量 | PE外护套 | kg/km | 109.9 | 111.6 | 118.5 | 127.1 | 132.2 | 138.9 | 154.9 | 163.1 |
| AT外护套 | 118.3 | 120.1 | 127.4 | 136.3 | 141.6 | 148.6 | 165.4 | 174.0 | ||
| 光缆截面积 | mm2 | 105.68 | 107.44 | 114.44 | 123.07 | 128.19 | 134.96 | 153.66 | 162.25 | |
| 额定抗拉强度 | kN | 9.00 | 10.80 | 18.00 | 27.00 | 32.40 | 39.60 | 46.80 | 55.80 | |
| 最大允许张力 | kN | 3.60 | 4.32 | 7.20 | 10.80 | 12.96 | 15.84 | 18.72 | 22.32 | |
| 年均张力 | kN | 2.25 | 2.70 | 4.50 | 6.75 | 8.10 | 9.90 | 11.70 | 13.95 | |
| 权限张力 | kN | 5.40 | 6.48 | 10.80 | 16.20 | 19.44 | 23.76 | 28.08 | 33.48 | |
| 杨氏模量 | kN/mm2 | 8.44 | 9.51 | 13.46 | 17.79 | 20.11 | 22.95 | 23.75 | 26.49 | |
| 线膨胀系数 | 1/℃ | 9.32 | 7.93 | 4.69 | 2.80 | 2.12 | 1.48 | 1.08 | 0.66 | |
