OPGW 光缆（Optical Fiber Composite Overhead Ground Wire，也称光纤复合架空地线）结构一般采用铝管型、铝骨架型和（不锈）钢管型结构，48芯OPGW 光缆的结构是将48根250μm光纤套入由不锈钢制成的套管中，套管周围绕铝包钢线（AS 线），外层包裹铝合金线（AA 线）层绞成缆。

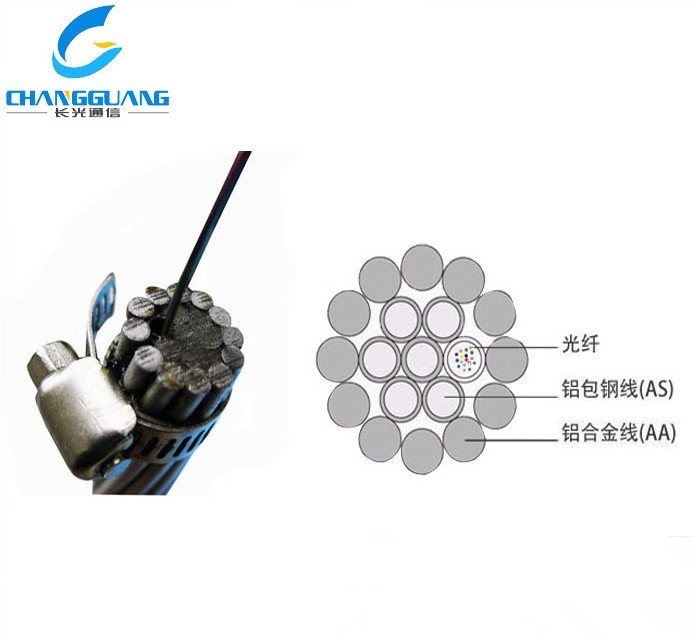

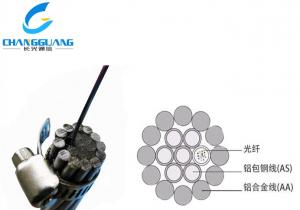

OPGW光缆产品图片：



OPGW光缆产品特性：

  兼具地线与通信光缆的双重功能，免去了重复架设与维护的巨大费用；

  安装在电力架空线杆塔顶部，无需考虑最佳挂点与电腐蚀等因素；

  老线路改造过程中，光缆的外径、拉力单重比另一根地线能好地匹配；

  传输容量大，通信质量高、可靠性好；

  具有优越的机械及电气性能；

  安全性能好，使用寿命长，不易遭到破坏性枪击。

结构特点：

  缆径小，重量轻，对塔的附加载荷低；

  不锈钢管径大于铝包钢线及铝合金线；

  不锈钢光纤单元位于绞层中心部位，受到的保护稍好；

  在最小的钢管内获取最大的光纤余长（一次）；

  单层铠装时抗扭曲、抗侧压、抗拉伸性能稍差；

  运行温度：－40℃~+80℃。

OPGW光缆部分芯数参数对照表：
