OPGW 光缆（Optical Fiber Composite Overhead Ground Wire，也称光纤复合架空地线）结构一般采用铝管型、铝骨架型和（不锈）钢管型结构，12芯OPGW 光缆的结构是将12根250μm光纤套入由不锈钢制成的套管中，套管周围绕铝包钢线（AS 线），外层包裹铝合金线（AA 线）层绞成缆。

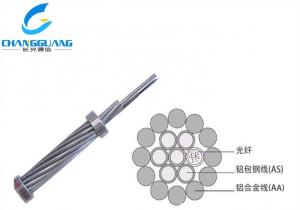

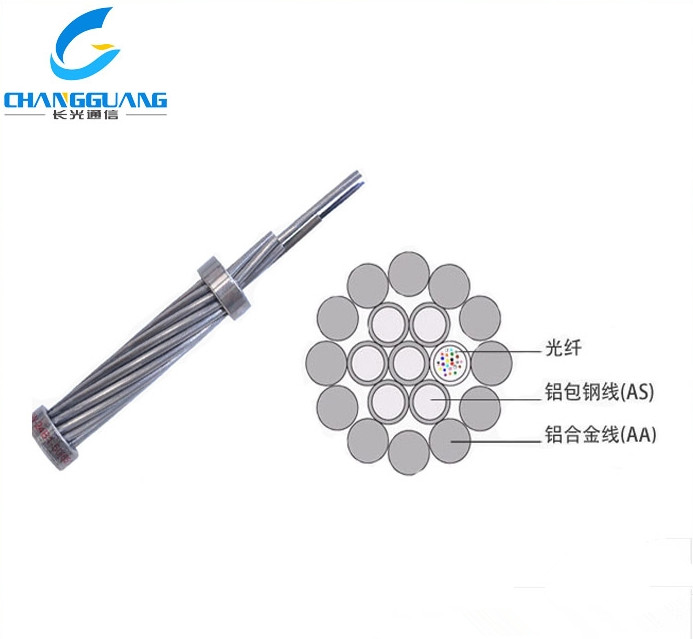

OPGW光缆产品图片：

OPGW光缆产品特性：

  兼具地线与通信光缆的双重功能，免去了重复架设与维护的巨大费用；

  安装在电力架空线杆塔顶部，无需考虑最佳挂点与电腐蚀等因素；

  老线路改造过程中，光缆的外径、拉力单重比另一根地线能好地匹配；

  传输容量大，通信质量高、可靠性好；

  具有优越的机械及电气性能；

  安全性能好，使用寿命长，不易遭到破坏性枪击。

应用特点:

  替换现有地线，改造电力光通信线路；

  在新建架空电力线时，与地线同步规划设计；

  为不锈钢光纤传输单元提供最佳保护；

  传导故障短路电流并提供抗雷击保护。

结构特点：

  缆径小，重量轻，对塔的附加载荷低；

  不锈钢管径大于铝包钢线及铝合金线；

  不锈钢光纤单元位于绞层中心部位，受到的保护稍好；

  在最小的钢管内获取最大的光纤余长（一次）；

  单层铠装时抗扭曲、抗侧压、抗拉伸性能稍差；

  运行温度：－40℃~+80℃。

  其他芯数OPGW光缆及其他电力光缆产品及配件：ADSS光缆、OPPC光缆、电力光缆光缆金具
